小型支付商城下单支付

小型支付商城学习 , , 评论

内容概述

下单功能以及支付功能的完整实现

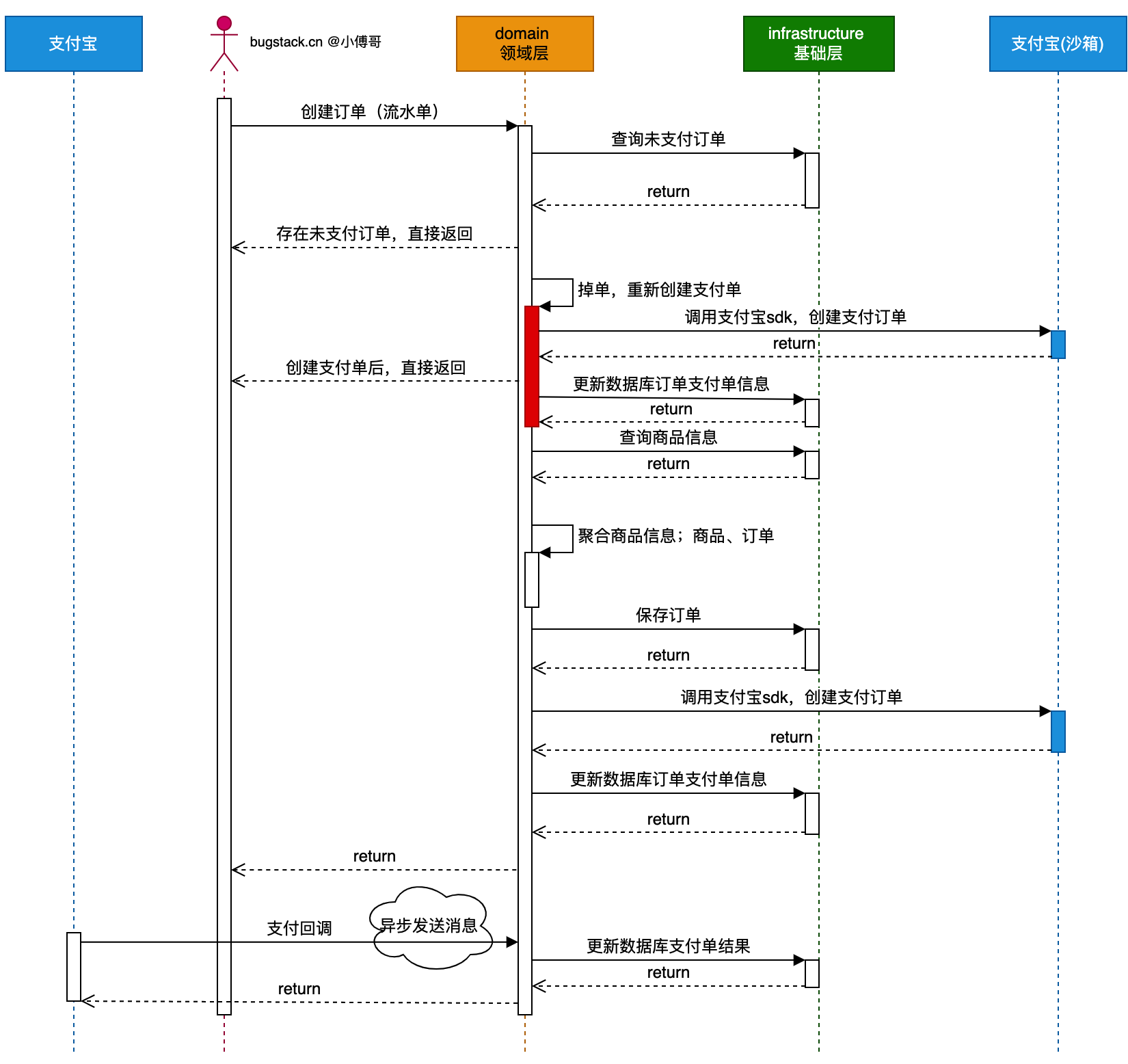

流程图

流程分析

graph TB
    subgraph "前端层"
        A[用户界面] --> B[HTTP请求]
    end

    subgraph "Web层 (s-pay-mall-web)"
        B --> C[AliPayController]
        C --> D[参数验证]
    end

    subgraph "业务层 (s-pay-mall-service)"
        D --> E[OrderServiceImpl]
        E --> F[ProductRPC]
        E --> G[支付宝SDK]
    end

    subgraph "数据层 (s-pay-mall-dao)"
        E --> H[IOrderDao]
        H --> I[(MySQL数据库)]
    end

    subgraph "外部系统"
        G --> J[支付宝网关]
        J --> K[支付回调]
        K --> C
    end

    subgraph "异步处理"
        E --> L[EventBus事件总线]
        L --> M[OrderPaySuccessListener]
        N[定时任务] --> E
    end

第一阶段：用户下单请求

输入数据：

1
2
3
4
5
POST /api/v1/alipay/create_pay_order
{
  "userId": "10001",
  "productId": "100001"
}

处理流程：

  1. 前端发送 HTTP POST 请求到AliPayController.createPayOrder()
  2. Controller 接收 ShopCartReq 对象，包含用户ID和商品ID

数据流向：前端请求 -> AliPayController -> 参数验证

第二阶段：重复订单检查

输入数据：ShopCartReq对象：

1
2
3
4
public class ShopCartReq {
    private String userId;
    private String productId;
}

处理流程：

  1. OrderServiceImpl.createOrder() 被调用
  2. 构造查询条件：创建 PayOrder 对象设置 userId 和 productId
  3. 调用 IOrderDao.queryUnPayOrder() 查询数据库
1
2
3
4
5
6
7
8
9
10
11
12
13
14
public class PayOrder {
    private Long id;
    private String userId;
    private String productId;
    private String productName;
    private String orderId;
    private Date orderTime;
    private BigDecimal totalAmount;
    private String status;
    private String payUrl;
    private Date payTime;
    private Date createTime;
    private Date updateTime;
}

可能的情况：

  1. 返回状态为 PAY_WAIT 的未支付订单
    • 直接返回现有的 PayOrderRes{orderId, payUrl}
    • 流程结束，跳转到返回响应阶段
  2. 返回状态为 CREATE 的订单
    • 需要重新创建支付单
    • 调用 doPrepayOrder() 方法创建支付单
    • 跳转到支付单创建阶段
  3. 返回 null（无相关订单）
    • 继续执行后续流程

数据流向：OrderServiceImpl -> IOrderDao -> MySQL数据库 -> 返回查询结果

第三阶段：商品信息查询

输入数据：productId（String 类型）

处理流程：

  1. 调用 ProductRPC.queryProductByProductId()
    • 这是一个模拟的RPC调用，实际返回固定的商品信息

输出数据：

1
2
3
4
5
6
7
8
9
10
public class ProductVO {
    /** 商品ID */
    private String productId;
    /** 商品名称 */
    private String productName;
    /** 商品描述 */
    private String productDesc;
    /** 商品价格 */
    private BigDecimal price;
}

数据流向：OrderServiceImpl -> ProductRPC -> 返回ProductVO对象

第四阶段：订单数据持久化

输入数据：

  • userId：用户ID
  • productId：商品ID
  • productName：从ProductVO获取的商品名称
  • price：从ProductVO获取的商品价格

处理流程：

  1. 生成16位随机订单号：RandomStringUtils.randomNumeric(16)
  2. 构造 PayOrder 对象：
1
2
3
4
5
6
7
8
9
PayOrder.builder()
  .userId("10001")
  .productId("100001")
  .productName("new product")
  .orderId("1234567890123456") // 16位随机数
  .totalAmount(new BigDecimal("1.68"))
  .orderTime(new Date())
  .status("CREATE") // 使用Constants.OrderStatusEnum.CREATE.getCode()
  .build()
  1. 调用 IOrderDao.insert() 插入数据库
  2. 执行SQL：INSERT INTO pay_order(...) VALUES(...)

输出数据：

  • 数据库中新增一条订单记录，状态为 CREATE

数据流向：OrderServiceImpl -> 构造PayOrder对象 -> IOrderDao -> MySQL数据库

第五阶段：支付单创建

输入数据：

  • productId：商品ID
  • productName：商品名称
  • orderId：订单号
  • totalAmount：订单金额

处理流程：

  1. 调用 doPrepayOrder() 方法
  2. 创建支付宝请求对象：
1
2
3
AlipayTradePagePayRequest request = new AlipayTradePagePayRequest();
request.setNotifyUrl(notifyUrl); // 异步回调地址
request.setReturnUrl(returnUrl); // 同步跳转地址
  1. 构造业务参数：
1
2
3
4
5
6
{
  "out_trade_no": "1234567890123456", // 商户订单号
  "total_amount": "1.68",             // 订单金额
  "subject": "new product",           // 订单标题
  "product_code": "FAST_INSTANT_TRADE_PAY"
}
  1. 调用支付宝SDK：alipayClient.pageExecute(request).getBody()

输出数据：

  • 支付宝返回HTML表单字符串，包含支付页面的完整HTML代码

数据流向：OrderServiceImpl -> 构造支付宝请求 -> 支付宝SDK -> 支付宝服务器 -> 返回支付表单

第六阶段：更新订单支付信息

输入数据：

  • orderId：订单号
  • payUrl：支付宝返回的HTML表单
  • status：新状态 PAY_WAIT

处理流程：

  1. 构造更新对象：
1
2
3
4
PayOrder payOrder = new PayOrder();
payOrder.setOrderId("1234567890123456");
payOrder.setPayUrl("<html>支付表单内容</html>");
payOrder.setStatus("PAY_WAIT");
  1. 调用 IOrderDao.updateOrderPayInfo()
  2. 执行SQL：UPDATE pay_order SET pay_url = ?, status = ?, update_time = now() WHERE order_id = ?

输出数据：

  • 数据库订单记录更新完成，状态变为 PAY_WAIT，包含支付链接

数据流向：OrderServiceImpl -> 构造更新对象 -> IOrderDao -> MySQL数据库

第七阶段：返回支付响应

输入数据：

  • orderId：订单号
  • payUrl：支付链接

处理流程：

  1. 构造响应对象：
1
2
3
4
PayOrderRes.builder()
  .orderId("1234567890123456")
  .payUrl("<html>支付表单</html>")
  .build()
  1. 在Controller层包装成统一响应格式：
1
2
3
4
5
Response.<String>builder()
  .code("0000")           // Constants.ResponseCode.SUCCESS.getCode()
  .info("调用成功")        // Constants.ResponseCode.SUCCESS.getInfo()
  .data(payOrderRes.getPayUrl())
  .build()
  1. 记录成功日志：”商品下单，根据商品ID创建支付单完成”

输出数据（返回给前端）：

1
2
3
4
5
{
  "code": "0000",
  "info": "调用成功",
  "data": "<html>支付宝支付表单HTML代码</html>"
}

数据流向：OrderServiceImpl -> PayOrderRes -> AliPayController -> Response对象 -> 前端页面

第八阶段：用户支付操作

处理流程：

  1. 前端接收到支付表单HTML
  2. 用户浏览器渲染支付页面
  3. 用户在支付宝页面完成付款操作
  4. 支付宝处理支付请求并扣款

数据流向：前端页面 -> 用户操作 -> 支付宝支付页面 -> 支付宝服务器处理

第九阶段：支付回调处理

输入数据（支付宝异步回调）：

1
POST /api/v1/alipay/pay_notify

参数包括：

  • trade_status: “TRADE_SUCCESS”
  • out_trade_no: “1234567890123456” (商户订单号)
  • trade_no: “2021081622001234567890123456” (支付宝交易号)
  • total_amount: “1.68”
  • sign: “支付宝RSA256签名”
  • 其他支付宝回调参数…

处理流程：

  1. AliPayController.payNotify() 接收回调
  2. 交易状态验证：检查 trade_status 是否为 “TRADE_SUCCESS”
  3. 签名验证：
1
2
3
String sign = params.get("sign");
String content = AlipaySignature.getSignCheckContentV1(params);
boolean checkSignature = AlipaySignature.rsa256CheckContent(content, sign, alipayPublicKey, "UTF-8");
  1. 记录回调日志：记录交易名称、状态、支付宝交易号、金额等信息

验证失败的输出：

  • 返回字符串 “false” 给支付宝（拒绝回调）

验证成功继续处理…

数据流向：支付宝服务器 -> AliPayController.payNotify() -> 参数解析和验证

第十阶段：订单状态更新

输入数据：

  • orderId：从回调参数 out_trade_no 获取

处理流程：

  1. 调用 OrderServiceImpl.changeOrderPaySuccess()
  2. 构造更新对象：
1
2
3
PayOrder payOrderReq = new PayOrder();
payOrderReq.setOrderId("1234567890123456");
payOrderReq.setStatus("PAY_SUCCESS"); // Constants.OrderStatusEnum.PAY_SUCCESS.getCode()
  1. 调用 IOrderDao.changeOrderPaySuccess()
  2. 执行SQL：UPDATE pay_order SET status = ?, pay_time = now(), update_time = now() WHERE order_id = ?

输出数据：

  • 数据库订单状态更新为 PAY_SUCCESS
  • 设置支付时间为当前时间

数据流向：OrderServiceImpl -> 构造更新对象 -> IOrderDao -> MySQL数据库

第十一阶段：异步事件发布

输入数据：

  • 更新后的 PayOrder 对象

处理流程：

  1. 将订单对象序列化为JSON：JSON.toJSONString(payOrderReq)
  2. 通过EventBus发布事件：eventBus.post(jsonString)
  3. OrderPaySuccessListener.handleEvent() 监听并处理事件

输出数据：

1
2
3
4
5
6
{
  "orderId": "1234567890123456",
  "status": "PAY_SUCCESS",
  "payTime": "2025-09-16 10:30:00",
  "updateTime": "2025-09-16 10:30:00"
}

后续处理：

  • 商品发货逻辑
  • 积分奖励计算
  • 用户通知推送
  • 返利处理等

数据流向：OrderServiceImpl -> EventBus -> OrderPaySuccessListener -> 后续业务处理

第十二阶段：回调响应返回

输出数据：

  • 向支付宝返回字符串 “success”（表示回调处理成功）
  • 记录日志：”支付回调，支付回调，更新订单 {}”

数据流向：AliPayController -> 支付宝服务器（确认回调处理完成）

异步处理机制

定时任务处理

超时关单：

  • TimeoutCloseOrderJob 每10分钟执行一次
  • 查询超过30分钟未支付的订单：queryTimeoutCloseOrderList()
  • 将订单状态更新为 CLOSE

支付状态主动查询：

  • NoPayNotifyOrderJob 每3秒执行一次
  • 查询超过1分钟未支付且未收到回调的订单：queryNoPayNotifyOrder()
  • 主动调用支付宝接口查询订单实际支付状态
  • 若支付成功则更新订单状态为 PAY_SUCCESS

事件监听器

支付成功事件监听：

  • OrderPaySuccessListener 基于Guava EventBus实现
  • 通过@Subscribe注解订阅支付成功事件
  • 接收JSON格式的订单信息
  • 负责处理支付成功后的异步业务逻辑（如商品发货、积分奖励等）
